摄像机

相机是为用户显示或捕获虚拟世界的工具,好比现实世界中观察事物的眼睛,所有炫酷的影像都需要通过相机渲染。在每个场景中必须至少有一个相机才能查看到场景内的对象。Orillusion 已经封装了常用的 相机类型控制器,用户也可以通过 自定义组件 为相机扩展功能。

基本用法

ts
import { Object3D, Scene3D, Camera3D } from '@orillusion/core'
// 实例化一个场景
let scene = new Scene3D();
// 实例化一个节点
let cameraObj = new Object3D();
// 加载一个相机组件
let camera = cameraObj.addComponent(Camera3D);
// 将相机添加至场景
scene.addChild(cameraObj);

如果场景内有多个相机,默认以第一个创建的相机组件为主相机,可以通过 Camera3D.mainCamera 手动切换主相机:

ts
// 如果有多个相机
let cameraObj1 = new Object3D();
let camera1 = cameraObj.addComponent(Camera3D);
let cameraObj2 = new Object3D();
let camera2 = cameraObj.addComponent(Camera3D);

// 设定/切换场景主相机
Camera3D.mainCamera = camera2;

相机位置

更改相机位置主要有三种方式:

  1. 通过 TransForm 变换:通过相机节点 Object3DtransForm 属性可以手动设置相机的位置和方向角度:
ts
// 创建一个节点
let cameraObj = new Object3D();
// 添加相机组件
let camera = cameraObj.addComponent(Camera3D);
// 设定 Object3D 的 Position 或 Rotation
cameraObj.x = 10;
cameraObj.rotateX = 90;
...
  1. 通过组件 lookAt 函数:相机组件提供的 lookAt 函数 可以同时设置相机 Object3D 的位置和观察目标位置:
ts
// 创建一个节点
let cameraObj = new Object3D();
// 添加相机组件
let camera = cameraObj.addComponent(Camera3D);
// 使用 Camera3D 组件 lookAt 改变 Object3D 的位置和方向角度
camera.lookAt(new Vecter3(0,0,10), new Vecter3(0,0,0), new Vecter3(0,0,1));
参数类型描述示例
posVecter3自身的位置 (全局)Vector3(0, 0, 0)
targetVecter3目标的位置 (全局)Vector3(0, 1, 0)
upVecter3相机朝上方向的坐标轴Vector3(0, 1, 0)
  1. 相机控制器:引擎内置了几种常用的 控制器组件,可以根据用户的输入交互自动调整相机的位置属性。

相机类型

目前主要支持正交相机、透视相机供开发者使用。

正交投影

在正交相机模式下无论物体距离相机远或近在渲染结果中物体的大小不变,我们通常在2D绘图中使用正交相机,并在我们的几何图形中将 z 坐标设为 0.0。但是 z 轴可以延伸到任何我们想要的长度。使用正交相机对显示对象进行投影,得到的结果是按照同比例缩放,不会有畸变产生。

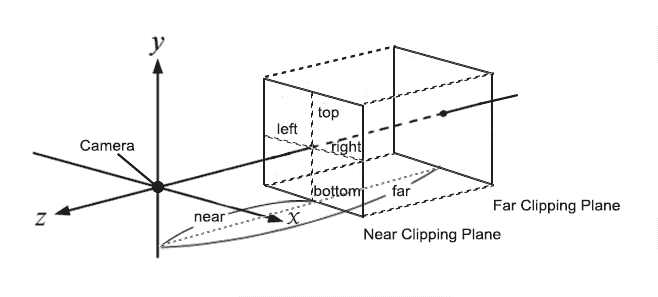

camera_orthoOffCenter

调用 camera.orthoOffCenter API 可以按照需求设置相机成正交相机:

参数类型描述示例
leftnumber视锥体x轴最小值-window.innerWidth / 2
rightnumber视锥体x轴最大值window.innerWidth / 2
bottomnumber视锥体y轴最小值-window.innerHeight / 2
topnumber视锥体y轴最大值window.innerHeight / 2
nearnumber视锥体近截面z值1
farnumber视锥体远截面z值5000

透视投影

透视投影会利用透视除法对距离观察者很远的对象进行缩短和收缩,逻辑尺寸相同的对象在可视区域靠前位置比靠后位置显得更大,可以实现逼近人眼的观察效果,是3D场景中最常用的投影模式。

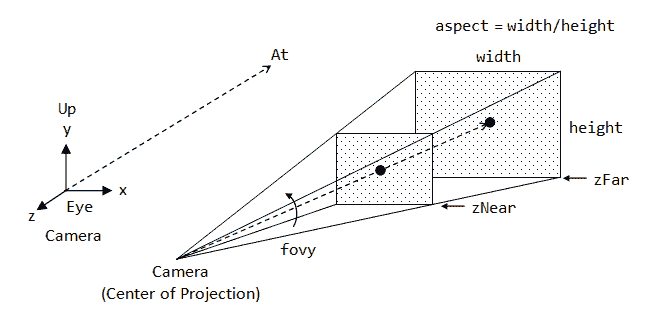

camera_perspective

调用 camera.perspective 可以按照需求设置相机为透视相机:

参数类型描述示例
fovnumber透视度60
aspectnumber视口比例window.innerWidth / window.innerHeight
nearnumber近截面0.1
farnumber远截面1000


Orillusion powered by WebGPU on Chrome/Edge 113+
Please upgrade to latest Chrome/Edge

<
ts
import { Engine3D, Vector3, Scene3D, Object3D, Camera3D, ForwardRenderJob, LitMaterial, BoxGeometry, MeshRenderer, HoverCameraController } from "@orillusion/core";

export default class CameraType {
    cameraObj: Object3D;
    camera: Camera3D;
    scene: Scene3D;

    constructor() { }

    async run() {
        console.log('start demo');
        await Engine3D.init({
            canvasConfig: {
                alpha: true
            }
        });
        await this.initScene();
        await this.initCamera();
        await this.createBoxes();

        let renderJob = new ForwardRenderJob(this.scene);
        Engine3D.startRender(renderJob);

        this.addGui();
    }

    async initScene() {
        this.scene = new Scene3D();
        this.scene.hideSky()
    }

    async initCamera() {
        this.cameraObj = new Object3D();
        this.camera = this.cameraObj.addComponent(Camera3D)
        this.camera.lookAt(new Vector3(0, 0, -350), new Vector3(0, 0, 0));
        let hc = this.cameraObj.addComponent(HoverCameraController);
        hc.setCamera(-90, 0, 500)
        this.scene.addChild(this.cameraObj);
        this.perspective();
    }

    async orthoOffCenter() {
        this.camera.orthoOffCenter(-window.innerWidth / 4, window.innerWidth / 4, -window.innerHeight / 4, window.innerHeight / 4, 1, 5000.0);
    }

    async perspective() {
        this.camera.perspective(60, window.innerWidth / window.innerHeight, 1, 10000.0);
    }

    async createBox(name: string) {
        let obj: Object3D = new Object3D();
        obj.name = name;
        // 为对象添 MeshRenderer
        let mr: MeshRenderer = obj.addComponent(MeshRenderer);
        // 设置几何体
        mr.geometry = new BoxGeometry(50, 50, 50);
        // 设置材质
        mr.material = new LitMaterial();
        return obj;
    }

    async createBoxes() {
        for (let i = -1; i < 2; ++i) {
            let obj = await this.createBox("cube_" + i);

            obj.x = 0;
            obj.y = i * -60;
            obj.z = i * -60;

            this.scene.addChild(obj);
        }
    }

    async addGui() {
        let select = document.createElement('select')
        select.innerHTML = `
        <option value="perspective">Perspective</option>
        <option value="ortho">Orthographic</option>
        `
        select.setAttribute('style', 'position:fixed;right:5px;top:5px')
        document.body.appendChild(select)
        document.body.style.background = '#aaa'
        select.addEventListener('change', ()=>{
            if(select.value === 'perspective')
                this.perspective()
            else
                this.orthoOffCenter()
        })
        window.addEventListener('resize', ()=>{
            if(select.value === 'ortho')
                this.orthoOffCenter()
        })
    }

}
new CameraType().run();

相机组件

相机组件为相机提供灵活的扩展支持,可以直接使用预定义组件,也可以自定义组件实现更个性化的需求。组件通过自身的 update 函数,执行与 Engine3D 主循环同步的自我更新逻辑。

自由相机

该像机控制器 ,实现摄像机自由移动。它的交互功能有:

  • 通过 W A S D 向着朝向方向 前进 后退 左右移动
  • 通过按住鼠标左键控制相机的移动朝向


Orillusion powered by WebGPU on Chrome/Edge 113+
Please upgrade to latest Chrome/Edge

<
ts
import { Engine3D, Scene3D, Object3D, Camera3D, Vector3, PlaneGeometry, DirectLight, Color, KelvinUtil, FlyCameraController, ForwardRenderJob, LitMaterial, BoxGeometry, MeshRenderer } from "@orillusion/core";

async function demo() {
    //初始化引擎
    await Engine3D.init();
    // 新建场景根节点
    let scene: Scene3D = new Scene3D();

    let cameraObj = new Object3D();
    cameraObj.y = 0;
    let camera = cameraObj.addComponent(Camera3D);
    camera.perspective(60, window.innerWidth / window.innerHeight, 0.1, 5000.0);

    let flyController = cameraObj.addComponent(FlyCameraController);
    flyController.setCamera(new Vector3(0, 15, 15), new Vector3(0, 10, 0));
    flyController.moveSpeed = 10;
    scene.addChild(cameraObj);

    // 创建立方体
    const boxObj: Object3D = new Object3D();
    boxObj.localPosition = new Vector3(0, 10, 0);
    // 为对象添 MeshRenderer
    let boxMr: MeshRenderer = boxObj.addComponent(MeshRenderer);
    // 设置几何体
    boxMr.geometry = new BoxGeometry(2, 2, 2);
    // 设置材质
    boxMr.material = new LitMaterial();
    boxMr.material.baseColor = new Color(1.0, 1.0, 1.0, 1.0);
    scene.addChild(boxObj);

    // 创建平面体
    let groundObj = new Object3D()
    groundObj.localPosition = new Vector3(0, 9, 0);

    let planeMr = groundObj.addComponent(MeshRenderer)
    planeMr.geometry = new PlaneGeometry(10, 10)

    planeMr.material = new LitMaterial()
    // planeMr.material.baseColor = Color.COLOR_BLUE.clone();
    scene.addChild(groundObj)

    {
        let lightObj = new Object3D();
        lightObj.x = 0;
        lightObj.y = 0;
        lightObj.z = 0;
        lightObj.rotationX = 0;
        lightObj.rotationY = 0;
        lightObj.rotationZ = 0;
        let lc = lightObj.addComponent(DirectLight);
        lc.lightColor = KelvinUtil.color_temperature_to_rgb(5355);
        lc.castShadow = true;
        lc.intensity = 1.7;
        scene.addChild(lightObj);
    }

    // 新建前向渲染业务
    let renderJob: ForwardRenderJob = new ForwardRenderJob(scene);
    // 开始渲染
    Engine3D.startRender(renderJob);

}

demo();


基本用法:

ts
import { Scene3D, Camera3D, FlyCameraController } from '@orillusion/core'
// 实例化一个节点
let cameraObj = new Object3D();
// 加载一个相机组件
let camera = cameraObj.addComponent(Camera3D);
// 加载控制器组件
let flyController = cameraObj.addComponent(FlyCameraController);
// 通过组件 setCamera 设置相机位置
flyController.setCamera(new Vector3(0, 0, 15), new Vector3(0, 0, 0));
// 设置鼠标移动速度
flyController.moveSpeed = 10;

自由相机可以通过 setCamera 设定自身位置和朝向

参数类型描述示例
targetPosVector3自身位置new Vector3(0,0,10)
lookAtPosVector3目标位置new Vector3(0,0,0)

还可以修改 moveSpeed 来调整移动的速度快慢

参数类型描述示例
moveSpeednumber移动毒素10

盘旋相机

该相机控制器,实现摄像机在 xz 平面移动/围绕当前观察点旋转。它的交互功能有:

  • 按下鼠标左键并移动鼠标,可以使相机围绕当前观察目标进行旋转。
  • 按下鼠标右键并移动鼠标,可以使相机根据鼠标移动的方向与距离平滑移动当前场景可视区域
  • 滑动鼠标滚轮可以控制摄像机的视距


Orillusion powered by WebGPU on Chrome/Edge 113+
Please upgrade to latest Chrome/Edge

<
ts
import { Engine3D, Scene3D, Object3D, Camera3D, Vector3, HoverCameraController, ForwardRenderJob, LitMaterial, BoxGeometry, MeshRenderer } from "@orillusion/core";

async function demo() {
    //初始化引擎
    await Engine3D.init();
    // 新建场景根节点
    let scene: Scene3D = new Scene3D();

    let cameraObj = new Object3D();
    let camera = cameraObj.addComponent(Camera3D);
    camera.perspective(60, window.innerWidth / window.innerHeight, 0.1, 5000.0);
    let hoverController = cameraObj.addComponent(HoverCameraController);
    hoverController.setCamera(15, -15, 15, new Vector3(0, 0, 0));
    scene.addChild(cameraObj);

    const boxObj: Object3D = new Object3D();
    boxObj.localPosition = new Vector3(0, 0, 0);

    // 为对象添 MeshRenderer
    let mr: MeshRenderer = boxObj.addComponent(MeshRenderer);
    // 设置几何体
    mr.geometry = new BoxGeometry(5, 5, 5);
    // 设置材质
    mr.material = new LitMaterial();

    scene.addChild(boxObj);

    // 新建前向渲染业务
    let renderJob: ForwardRenderJob = new ForwardRenderJob(scene);
    // 开始渲染
    Engine3D.startRender(renderJob);

}

demo();

基本用法:

ts
import { Scene3D, Camera3D, HoverCameraController } from '@orillusion/core'
// 实例化一个节点
let cameraObj = new Object3D();
// 加载一个相机组件
let camera = cameraObj.addComponent(Camera3D);
// 加载控制器组件
let hoverCameraController = cameraObj.addComponent(HoverCameraController);
// 通过组件 setCamera 设置相机位置
hoverController.setCamera(15, -15, 15, new Vector3(0, 0, 0));

盘旋相机可以通过 setCamera 控制相机位置和朝向

参数类型描述示例
rollnumber围绕y轴旋转0
pitchnumber围绕x轴旋转0
distancenumber相机与目标的距离10
target?Vecter3朝向目标坐标new Vector3(0,0,0)

轨道相机

该相机控制器,跟盘旋相机很相似,也是围绕一个坐标观察点旋转。但它可以直接设置相机的 Object3D 的位置和渲染来控制视角位置和朝向。主要特性如下:

  • 按下鼠标左键并移动鼠标,可以使相机围绕当前观察目标进行全向旋转
  • 按下鼠标右键并移动鼠标,可以根据鼠标移动方向在空间各个方向内移动相机中心,不仅可以在 xz 平面内自由移动,也支持 y 方向的自由移动
  • 滑动鼠标滚轮可以控制摄像机和中心的距离
  • 可以设置相机自动旋转
  • 可以设置旋转,缩放,平移的速度
  • 可以设置仰角最大值和最小值


Orillusion powered by WebGPU on Chrome/Edge 113+
Please upgrade to latest Chrome/Edge

<
ts
import { Engine3D, Scene3D, Object3D, Camera3D, Vector3, OrbitController, ForwardRenderJob, LitMaterial, BoxGeometry, MeshRenderer } from "@orillusion/core";

async function demo() {
    //初始化引擎
    await Engine3D.init({});
    // 新建场景根节点
    let scene: Scene3D = new Scene3D();

    let cameraObj = new Object3D();
    let camera = cameraObj.addComponent(Camera3D);
    camera.perspective(60, window.innerWidth / window.innerHeight, 0.1, 5000.0);
    // 设置 cameraObj 位置即可调节视角
    cameraObj.localPosition.set(0, 10, 20);
    let orbit = cameraObj.addComponent(OrbitController);
    // 打开自动旋转
    orbit.autoRotateSpeed = 0.5;
    orbit.autoRotate = true;
    scene.addChild(cameraObj);

    const boxObj: Object3D = new Object3D();
    boxObj.localPosition = new Vector3(0, 0, 0);

    // 为对象添 MeshRenderer
    let mr: MeshRenderer = boxObj.addComponent(MeshRenderer);
    // 设置几何体
    mr.geometry = new BoxGeometry(5, 5, 5);
    // 设置材质
    mr.material = new LitMaterial();

    scene.addChild(boxObj);

    // 新建前向渲染业务
    let renderJob: ForwardRenderJob = new ForwardRenderJob(scene);
    // 开始渲染
    Engine3D.startRender(renderJob);

}

demo();

基本用法:

ts
import { Scene3D, Camera3D, OrbitController } from '@orillusion/core'
// 实例化一个节点
let cameraObj = new Object3D();
// 加载一个相机组件
let camera = cameraObj.addComponent(Camera3D);
// 加载控制器组件
let orbit = cameraObj.addComponent(OrbitController);
// 设置相机 Object3D 位置
cameraObj.localPosition.set(0, 10, 30);
// 开启自动旋转
orbit.autoRotate = true
// 自动旋转速度
orbit.autoRotateSpeed = 0.1
// 缩放速度系数
orbit.zoomFactor = 0.1
// 视角平移速度系数
orbit.panFactor = 0.25
// 视角平滑系数
orbit.smooth = 5
// 缩放最小距离
orbit.minDistance = 1
// 缩放最大距离
orbit.maxDistance = 1000
// 仰角最小值
orbit.minPolarAngle = -90
// 仰角最大值
orbit.minPolarAngle = 90

自定义控制器

用户可以通过 自定义组件 来扩展额外的相机组件,可以参考 OrbitController 的实现方式。
